氷点下で重機を操作したことがある方なら、それがアッパー中西部の雪に覆われた畑を耕す農業用トラクターであれ、北極の建設現場で資材を持ち上げる建設用クレーンであれ、カナダの人里離れた伐採キャンプに物資を牽引するウインチであれ、おそらく疑問に思ったことがあるでしょう。アキシャルピストンモーターは低温環境でも耐えられるのか?アキシャルピストンモーターのサプライヤーとして、私はよくこの質問を受けます。これは単なる仮説ではありません。農業から海洋まで、さまざまな業界のお客様は、氷点下をはるかに下回り、場合によっては -40°F (-40°C) 以下に達する気温の中で作業を行っており、水銀が急降下したときに油圧システムが機能するかどうかを知る必要があります。簡単に言うと、アキシャルピストンモーターです。できる低温設定でも機能しますが、それは寒さが始まったときにパフォーマンスを左右するいくつかの重要な要因を考慮した場合に限られます。
アキシャル ピストン モーターがどのように動作するかの基本から始めましょう。コア設計を理解することは、温度がなぜ重要なのかを説明するのに役立つからです。アキシャル ピストン モーターは、ドライブ シャフトに沿って円形パターンに配置された一連のピストンを使用してトルクを生成し、シリンダー バレル内で前後に移動して油圧の流れを生成します。この設計は、その高い電力密度、効率、高圧処理能力で高く評価されており、農業機器、ウインチ、建設機械などのヘビーデューティ用途に最適です。しかし、これらの可動部品は特定の一連の条件に依存しており、低温によりいくつかの重要な領域が困難になります。
まず、最も明らかなことは、油圧作動油の粘度です。気温が下がると、冷蔵庫の中で蜂蜜がどろどろになるのと同じように、油圧オイルが濃くなります。オイルの粘度が高すぎると、モーターの通路を十分な速度で流れることができず、動作が遅くなり、エネルギー消費が増加し、さらにはピストン、シリンダーバレル、シールの損傷につながります。私はミネソタ州の顧客でこの状況を直接見てきました。顧客は 1 月に冬用油圧作動油に切り替えずにトラクターを運転していました。ドライブを作動させようとしてもモーターがほとんど動かず、摩耗したシールを交換してシステム全体をフラッシュする必要がありました。これは防ぐことができる間違いですが、オペレーターがモーターの温度制限を考慮していない場合によくある間違いです。

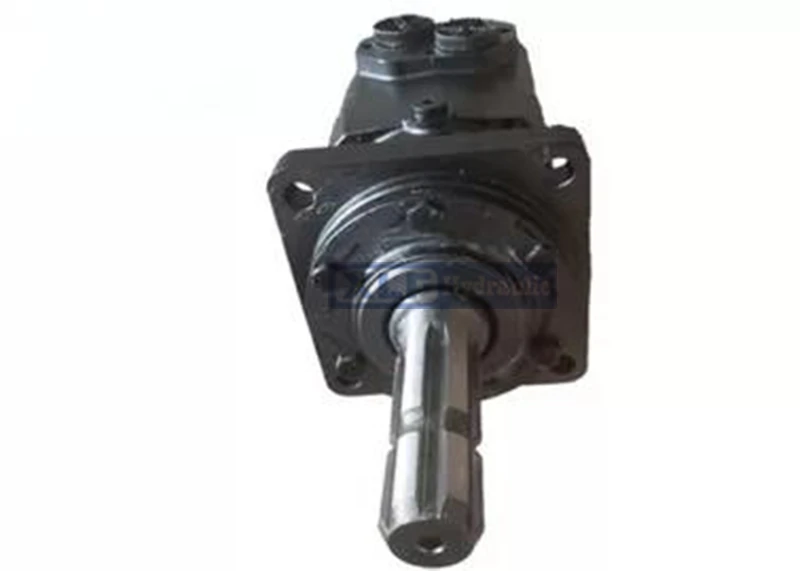

しかし、アキシャル ピストン モーター自体には、寒冷地の問題を軽減するのに役立つ設計機能が組み込まれています。はい、そのように設計されていれば可能です。標準的なアキシャル ピストン モーターは中程度の温度向けに作られていることが多いですが、低温タイプではより粘度の高い流体に対応する材料とクリアランスが使用されています。たとえば、当社が供給する 8870 トラクター農業機械用油圧駆動モーターは、一般モデルよりも厳しい公差と耐食性コンポーネントを使用して設計されており、低温での始動に優れています。ノースダコタ州やサスカチュワン州などの多くの農業機械オペレーターは、油が濃い場合でも圧力を高めるのに苦労しないため、-20°Fでもこのモーターを冬の耕作に信頼しています。
もう一つの要素はシールの性能です。ほとんどのアキシャルピストンモーターでは、作動油の漏れや汚染物質の侵入を防ぐためにゴムまたはポリマーシールが使用されています。しかし、ゴムは低温で硬化するため、シールに亀裂が入ったり、早期に破損したりして漏れが発生し、油圧システム全体が停止する可能性があります。当社のチームはメーカーと協力して、低温でも柔軟性を維持するバイトンや EPDM などの材料で作られた特殊シールを調達しています。そのため、凍結条件で何時間も運転した後でも、モーターはしっかりとしたシールを維持します。また、ダウンタイムにつながる前に磨耗を発見するために、一貫して寒い環境でモーターを稼働させているお客様には定期的なシール検査をお勧めします。
一部の人にとって、動作中の発熱もまた驚くべきことです。ウインチが重い荷物を丘の上に引っ張るときや、トラクターが凍った土の中を鋤を引くときなど、油圧モーターが激しく作動すると、熱が発生します。その熱はモーターを暖かく保つためだけではありません。実際、作動時に作動油を薄めるのに役立ち、流れと性能が向上します。非常に寒い環境では、この内蔵熱が利点となることがあります。モーターが動作すると、ピストンと可動部品からの摩擦によって内部の流体の温度が上昇し、流体の流れがよりスムーズになります。しかし、これはまた、寒い天候でモーターが断続的にしか動作しない場合、モーター自体がオイルを薄めるのに十分な熱を生成しない可能性があり、前述した起動の遅れの問題につながる可能性があることを意味します。そのため、寒いときにすぐにモーターに全負荷をかけるのではなく、システムを徐々に暖めるようにお客様に常にアドバイスしています。
ここで、現実世界のアプリケーションについて話しましょう。これは、ほとんどの人にとって関係があるからです。ウインチモーターを例に考えてみましょう。高速油圧ウインチは、北大西洋での海洋操業から、冬には気温が-30°F まで下がるカナダのノースウェスト準州の鉱山設備に至るまで、あらゆるもので使用されています。当社が供給する BMSY-315 高速油圧ウインチ モーターは、発熱体を内蔵したシステムに簡単に統合できるコンパクトな設計で構築されており、精密機械加工されたコンポーネントにより、油が厚い場合でも摩擦を軽減するため、これらの用途に人気があります。アラスカにある当社のクライアントの 1 つは、これらのウインチ モーターを使用して、冬に加工船で漁具を牽引しています。適切な作動油を使用し、フル稼働前にシステムを 5 分間暖機しておけば、-35°F の低温でも安定して始動すると報告しています。
もう 1 つの一般的な使用例は、あらゆる天候下で屋外で動作することが多い農業機械です。当社が供給する OMP200 MP200 BMP200 農業機械用油圧モーター 2 ボルト フランジ SAE 6B スプライン シャフトは、トラクター、ベーラー、および寒冷条件での作業が必要なその他の農業機械用に設計されています。アイオワ州やモンタナ州などの農家は、除雪や飼料の運搬などの冬の作業にこれらのモーターを使用していますが、これらの低温タイプに切り替えた場合、古いモーターで発生したような起動の問題が発生しなくなったと私たちに話しています。ここで重要なのは、これらのモーターが実験室だけでなく実際の寒い環境でテストされているため、最も重要なときにモーターが機能することがわかっているということです。
「Geroler 油圧ポンプ モーター - Charlynn 109-1120-006 アフターマーケット 14t スプライン シャフト 標準タイプ」などの古いアキシャル ピストン モーター モデルはどうなるのでしょうか?寒い環境でも使用できますか?場合によります。メンテナンスが行き届いた古いモーターを使用している場合は、作動油を調整したり、その他の措置を講じて性能を向上させることができますが、最新のモーターが対応するような極度の寒さに耐えるようには設計されていません。一貫して寒い天候で稼働する機器の古いモーターを交換するお客様には、当社が提供するような低温アキシャルピストンモーターへのアップグレードをお勧めすることがよくあります。これは、初期費用がダウンタイムの減少と長期的な修理の減少によって相殺されるためです。
もちろん、アキシャルピストンモーターが低温環境で処理できる量には限界があります。温度が -40°F を下回ると、油圧作動油がほぼ固体になり、シールと可動部品が摩擦に勝てなくなるため、最高の設計のモーターでも困難が生じます。このような場合、流体ヒーターと絶縁ラインを内蔵した特殊な機器が必要になります。これは、北極圏の多くの産業で使用されているソリューションです。ただし、-10°F ～ -30°F のほとんどの一般的な低温用途では、アキシャル ピストン モーターは適切な設定と組み合わせれば確実に動作します。
では、アキシャルピストンモーターが寒い環境でも確実に動作するようにするには、どのような手順を踏む必要があるのでしょうか?まず、低温向けに定格された粘度指数を持つ冬用油圧作動油を使用します。ほとんどの液体メーカーは温度範囲を公開しているため、機器が遭遇する最低温度でも液体を維持できるものを探してください。次に、農業、ウインチ、海洋用途向けに当社が提供するモデルなど、低温での動作に特化して設計されたモーターを選択します。これらのモーターには、濃厚な液体や低い起動温度に対応するための適切なシール、クリアランス、および材料が備わっています。 3 番目に、モーターに全負荷をかける前に、システムを徐々に暖めます。低温のモーターを使用している場合でも、数分間アイドル状態で動作させて熱を発生させると、流体の流れが良くなり、部品の摩耗が軽減されます。 4 番目に、定期的なメンテナンスを実行します。シールに亀裂がないか確認し、予定どおりに作動油を交換し、ピストンとシリンダー バレルの磨耗を検査します。特に低温条件での運転後はそうします。
アキシャル ピストン モーターのサプライヤーとして、私は寒冷地での油圧の問題を解決するために何年も顧客と協力してきました。最もよくある間違いは、どのアキシャル ピストン モーターでもどのような環境でも動作すると想定していることです。それはモーターそのものではなく、モーターをアプリケーションに適合させ、動作する条件を考慮することです。当社のチームは、温度管理された環境で供給するすべてのモーターをテストして、広告どおりに機能することを確認し、お客様と緊密に連携して、ミネソタのトラクターやアラスカのウインチなど、特定のニーズに適したモデルを推奨します。
低温環境でアキシャル ピストン モーターを使用していて、どのモデルが自分に適しているかわからない場合、または流体の選択、シールのメンテナンス、コールド スタート手順について質問がある場合は、当社がお手伝いいたします。当社は、寒冷気候でのダウンタイムはコストが高くつく可能性があることを理解しており、外気温がどのようなものであっても機器が確実に動作するようにしたいと考えています。交換用モーターを探している場合でも、既存のシステムをアップグレードしている場合でも、あるいは寒冷地でのパフォーマンスを向上させる方法についてのアドバイスが必要な場合でも、当社のチームはお客様が必要とする専門知識と製品を提供できます。
気温が低いために動作が遅くならないようにしてください。低温用途向けのアキシャルピストンモーターオプションの詳細について、または特定のプロジェクトのニーズについてご相談するには、当社のチームにお問い合わせください。当社は、水銀が減少した場合でも機器の稼働を維持するための適切なソリューションを見つけるお手伝いをすることに全力で取り組んでいます。
参考文献
- 作動油の粘度および温度: 寒冷地での操作に関する業界標準。全国フルードパワー協会。
- 低温環境向けのアキシャルピストンモーター設計。モバイル油圧ジャーナル、2022 年。
- 氷点下環境におけるシール材の性能。ポリマーエンジニアリング＆サイエンス、Vol. 61、第 4 号、2021 年。
- 寒冷気候における農業用油圧システム: ベストプラクティス。米国農業生物技術者協会、2020 年。
