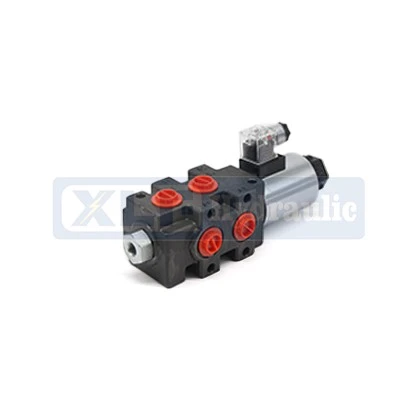

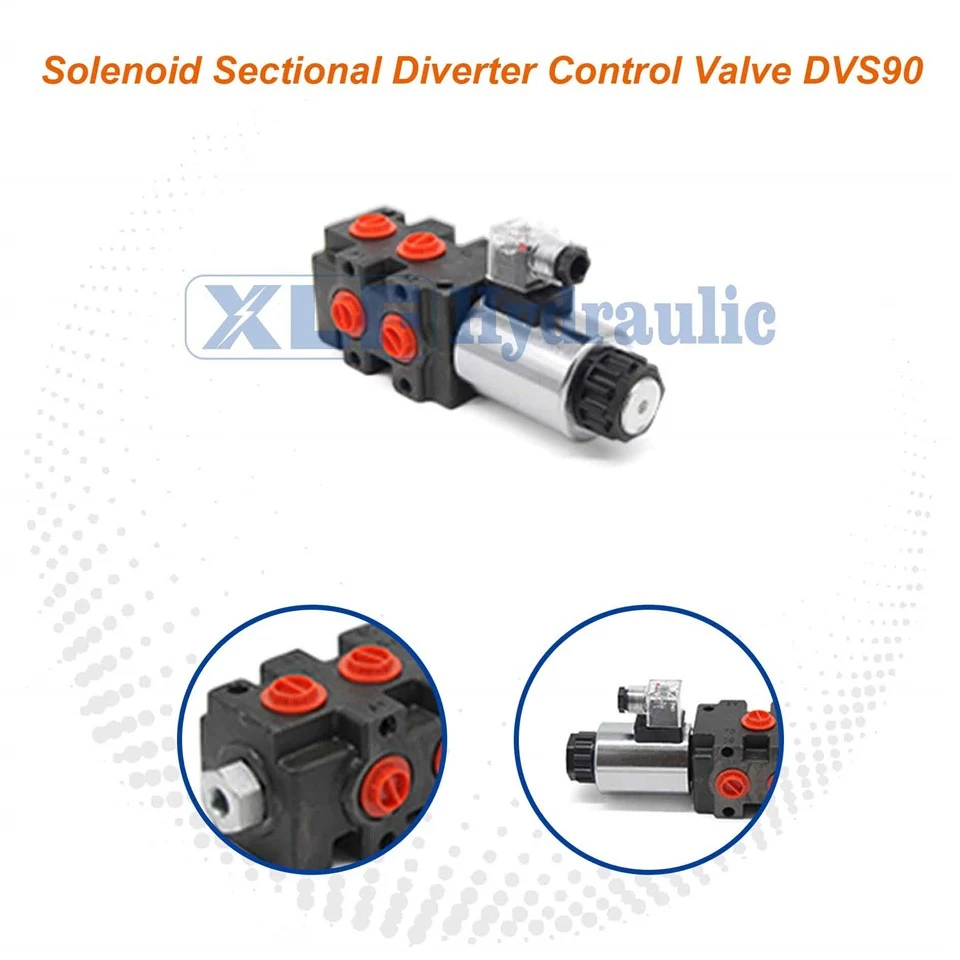

ハイフローソレノイドソレノイド断面分岐制御バルブDVS90



ハイフローソレノイドソレノイド断面分岐制御バルブDVS90





建設クレーン、マイニングローダー、産業プレスなどの大規模な油圧機器では、流体の流れ制御は運用効率と安全性に直接影響します。これらのデバイスは、多くの場合、複数の油圧回路を迅速に切り替える必要があります。クレーンは、ブームリフティングとフック回転を同時に制御する必要があります。高流量ソレノイド断面ダイバーター制御バルブDVS90は、このニーズを満たすように設計されており、高流量容量と電磁制御を組み合わせて安定した流体分布を確保します。高流量ソレノイドバルブとして、標準的なソレノイドバルブの容量をはるかに超える最大300L/minの油圧オイルを処理でき、大きな変位油圧ポンプを備えた機器に最適です。

DVS90油圧バルブは、複雑な油圧システムへの柔軟な統合を可能にする断面設計を備えています。そのモジュラー構造は、ダイバーターまたはチェックバルブセクションの追加をサポートし、さまざまな機器レイアウトに適応します。これは、バケツのデュアル回路制御とリフティングアーム、または複数のシリンダーへの同期フローを必要とするプレスを必要とするローダーです。この汎用性は、その高流量能力と組み合わせて、大規模な油圧システムの基礎となります。



DVS90の高流量ソレノイドバルブ設計により、大規模システムの従来のバルブのボトルネックが排除されます。マイニングローダーが動作する場合、重いダッチのバケツ標準バルブを駆動するために250L/minのオイルが必要になり、圧力降下が発生し、動作が遅くなります。 DVS90は、高流量ソレノイドバルブとして、最大流量でも0.5MPa未満の圧力損失を維持し、ローダーのバケットが全速力で持ち上げることを保証します。その電磁制御は0.05秒で応答し、遅延なしで「掘削」モードと「ダンプ」モードを迅速に切り替えることができます。

DVS90油圧バルブは、耐久性と安定性にも優れています。そのバルブコアは高強度合金鋼で作られており、HRC 60の表面硬度を備えており、長期の高流量油精液による摩耗に抵抗しています。シールは、高圧と温度に耐性のある複合材料を使用し、-20度から80度の環境でも緊張を維持します。ほこりっぽい鉱山や湿度の高い建設現場で動作する機器の場合、この堅牢性は漏れリスクを減らし、通常のバルブと比較してメンテナンス間隔を50％延長します。





XLF-DVS90ソレノイド断面ダイバーター制御バルブは、さまざまな産業用途で正確な制御のために設計された油圧コンポーネントです。 DVS90バルブのいくつかの重要な機能と技術仕様を次に示します。

機能：DVS90は、交互のスプールを備えた6方向バルブであり、セクションタイプが8ウェイまたは10ウェイの回路を実現できるようにします。単一の方向制御バルブで複数の油圧消費者を交互に制御するために使用できます。

取り付け：フランジマウントをサポートし、油圧システムで安全で安定した接続を提供します。

コイルオプション：バルブは、さまざまな給餌電圧をサポートするコイルで使用でき、さまざまな電気システムに適応できます。

アプリケーション：農業機械、建設機、林業機械、掘削機などのアプリケーションで使用され、油圧流の正確な制御が必要です。





公称流：90 LPM

最大動作圧力：荷重付き315バー、負荷のない210バー

粘度：15-380 mm2/s、NAS 1638基準に準拠しています

周囲温度範囲：-30度から+50度まで

コイル温度：最大180度

追加機能：バルブは、高い圧力を処理するように設計されており、フェイルセーフ操作用のスプリングリターン機能があります。また、耐久性を確保するために、塩辛いスプレーテストで、アンチラスト治療を受けます。





1. 6-交互のスプールを備えた方法。 8ウェイまたは10ウェイ回路を取得するのは断面タイプです。

2。クロスリターンアンチショックバルブでブロックを取り付けることができます。

3.いくつかの給餌電圧を備えたコイルが利用可能です。

4.これらは、2人の消費者と基本的な方向バルブの間のリンクとして使用されます。これは、1つの基本的な方向制御バルブによって両方の消費者を交互に制御する場合です。

5.ダイバーは、安全操作などの一連の操作に必要な場合、または選択した油圧シリンダーを制御するために必要な場合に、方向制御バルブに追加の施設を追加するために使用されます。

6.積み重ね可能な回路セレクターバルブにより、1つのドライブFO 6ユーザーを使用すると、5つのダイバーが直列に接続されています。

7。排水管は常にタンクに戻って接続する必要があることに注意してください。





マックスp	lで	バー	315	供給電圧	V	12; 24 dc
マックスp	lなし	バー	210	力	W	36, 29
流量	マックス	l/min	90	切り替え 頻度	1/h	15 000
オイル温度		程度	-20+70	アンビエント 温度		50度まで
粘度		mm/s	15-380	コイル温度		180度まで
濾過	NAS1638		9	デューティサイクル		100%



供給電圧12VDCまたは24VDC
コード	ねじれた接続
G12	P1, P2, A, B, C, D - G1/2 ;
M18	P1, P2, A, B, C, D - M18x1.5 ;
sae	P1、P2、A、B、C、D -SAE8;
